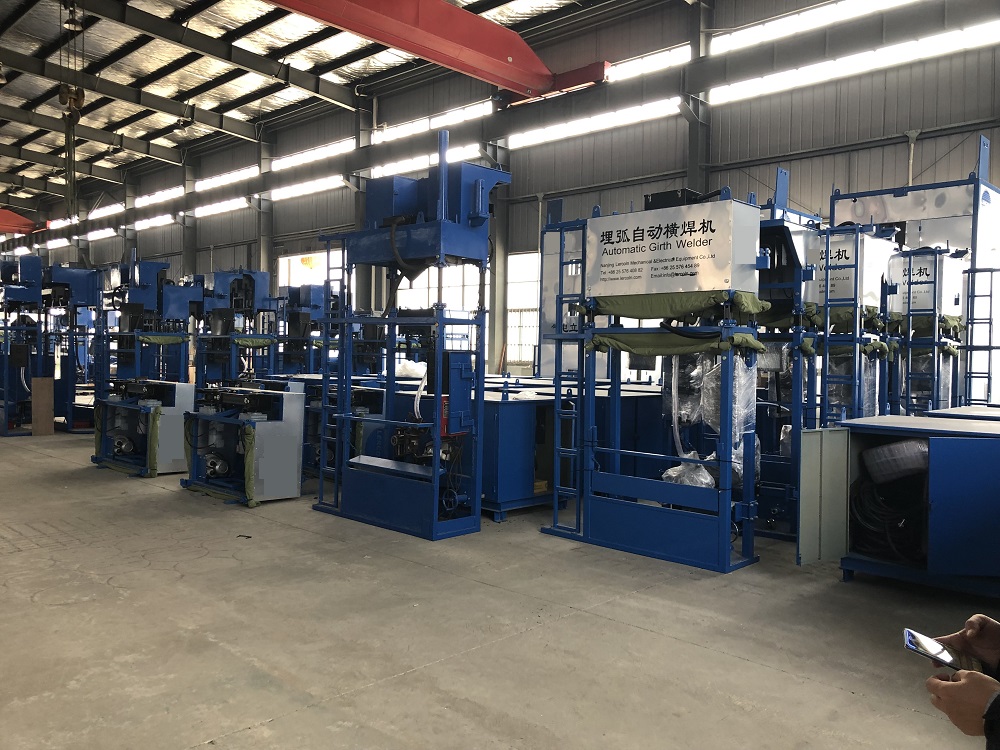

Автоматический кольцевой сварочный аппарат для дуговой сварки под флюсом резервуара для хранения углеродистой стали

Односторонний автоматический аппарат для кольцевой сварки (конструкция сверху вниз и снизу вверх)

Основной компонент

А. Мастер-кадр

u Основная рама кольцевого сварочного аппарата изготовлена ​​из конструкционной стали и квадратных трубных элементов.

u Метод установки: снизу вверх

u Минимальный диаметр: Φ5.0 м

u Ширина корпуса: от низа до верха 1,5-3,0 м

Б. Двойной моторный привод

u Конструкция с двумя двигателями переменного тока обеспечивает постоянное перемещение по всей окружности резервуара. Когда сборка не совсем идеальна или машина движется по неровной поверхности, сдвоенные двигатели будут приводить машину в движение через дефект. Такая конструкция сократит время, необходимое для устранения дефектов сварных швов, и снизит общие затраты на монтаж резервуара. Двойные двигатели легко управляются одним

u Программируемый преобразователь частоты.

С. Источник питания и механизм подачи проволоки

u Поставляемое сварочное оборудование - это система управления Miller HDC1500DX и сварочная головка RAD400 с соплом и проволочными роликами. Катушка с проволокой（27,2 кг）также будет поставлено оборудование.

u Источник питания: SubArc DC800, CE

u HDC1500DX Контроль процесса сварки

u Устройство подачи проволоки RAD400

Д. Источник питания и механизм подачи проволоки

u Поставляемое сварочное оборудование представляет собой управляющую и сварочную головку Lincoln NA-3S с соплом и проволочными роликами. Катушка с проволокой（27,2 кг）также будет поставлено оборудование.

u Источник питания: DC600

u NA-3S Контроль прогресса сварки

u Устройство подачи проволоки NA-3S

Э. Консоль

Консоль AGW содержит электрический инверторный привод хода и связанные с ним повторы управления, которые обеспечивают средство интегрированного управления всеми аксессуарами устройства кольцевой сварки (например, вакуумным потоком, однофазным вспомогательным выходом 220 В, лампой, магнитной лебедкой и т. Д.). Консоль включает в себя все необходимые ручки управления и переключатели, такие как потенциометр управления скоростью, переключатель направления, переключатель полного хода, а также кнопку аварийной остановки.

Ф. Подъемная лебедка

u Емкость: 160 кг

u Максимальная высота подъема: 30 м

u Скорость подъема: 15 м / мин

ГРАММ. Кабельные сборки

u Сварочный кабель: 120 мм²× 60м

u Кабель управления: 10p × 2,5 мм²× 60м

u Кабель питания: 3p × 4 мм²× 60м

u Кабель заземления: 120 мм²× 5 м
