Горизонтальный односторонний автоматический аппарат для дуговой сварки под флюсом

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2020-11-18      Происхождение:Работает

Мы предлагаем автоматический горизонтальный сварочный аппарат под флюсом для изготовления резервуаров. В отличие от имеющихся на рынке аппаратов для кольцевой сварки, серия MSHW (AGW) оснащена системой двойного привода. Эта самоходная установка для дуговой сварки под флюсом может сократить время сварки резервуаров для хранения в полевых условиях на 25%. Значительно сокращается количество дефектов сварных швов, что снижает затраты на монтаж резервуара. Горизонтальный сварочный аппарат применим для одностенных или двустенных резервуаров с вертикальной или вертикальной конструкцией для внутренней и внешней сварки. Существует четыре стандартных блока, однако наша конструкция позволяет нам предлагать блоки индивидуальной сборки для нестандартных применений.

  • Основной компонент

Основной компонент

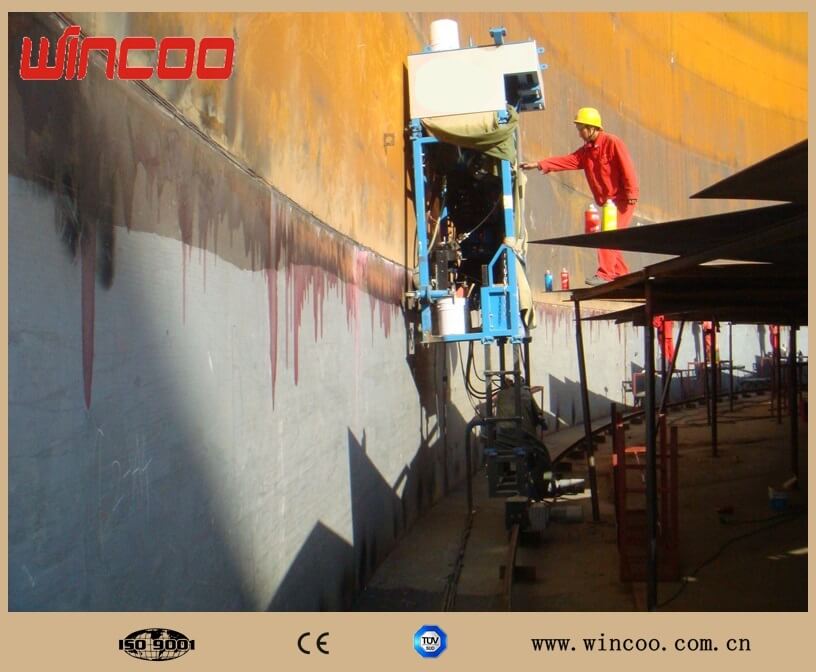

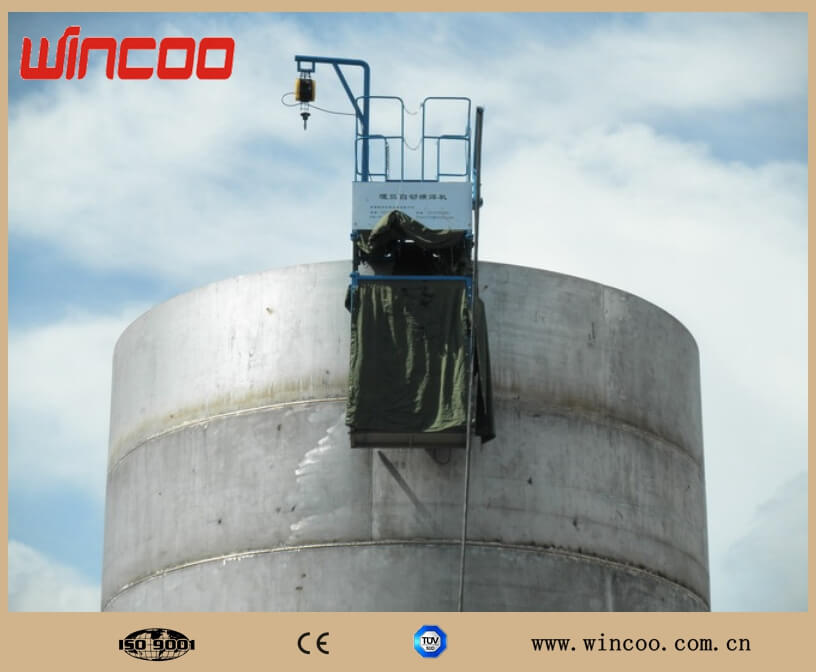

A. Мастер-кадр

  • Основная рама кольцевого сварочного аппарата изготовлена ​​из конструкционной стали и квадратных трубных элементов.

  • Метод установки: снизу вверх

  • Минимальный диаметр: Φ5.0 м

  • Ширина корпуса: сверху вниз 1,5-3,2 м

1-1 1-2

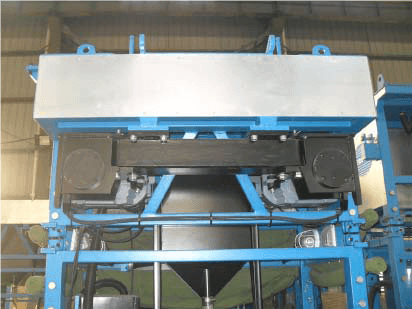

Б. Двухмоторный привод

  • Конструкция с двумя двигателями переменного тока обеспечивает постоянное перемещение по всей окружности резервуара. Когда сборка не совсем идеальна или машина движется по неровной поверхности, сдвоенные двигатели будут приводить машину в движение через дефект. Такая конструкция сократит время, необходимое для устранения дефектов сварных швов, и снизит общие затраты на монтаж резервуара. Двойные двигатели легко управляются одним

  • Программируемый преобразователь частоты.


1


C. Источник питания и механизм подачи проволоки

  • Поставляемое сварочное оборудование представляет собой управляющую и сварочную головку Lincoln NA-3S с соплом и проволочными роликами. Катушка с проволокой (27,2 кг) также будет поставляться с оборудованием.

  • Источник питания: DC600

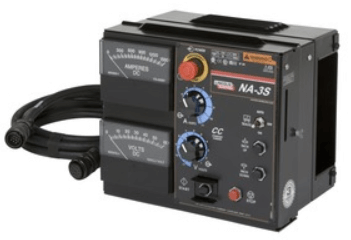

  • NA-3S Контроль прогресса сварки

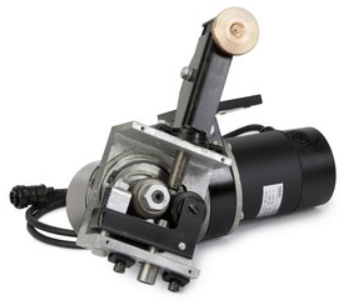

  • Устройство подачи проволоки NA-3S


234

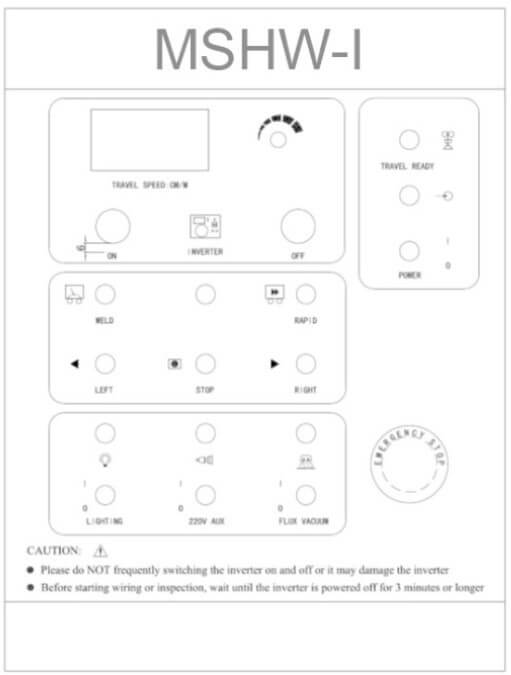

D. Консоль

Консоль AGW содержит электрический инверторный привод хода и связанные с ним повторы управления, которые обеспечивают средство интегрированного управления всеми аксессуарами устройства кольцевой сварки (например, вакуумным потоком, однофазным вспомогательным выходом 220 В, лампой, магнитной лебедкой и т. Д.). Консоль включает в себя все необходимые ручки управления и переключатели, такие как потенциометр управления скоростью, переключатель направления, переключатель полного хода, а также кнопку аварийной остановки.


5

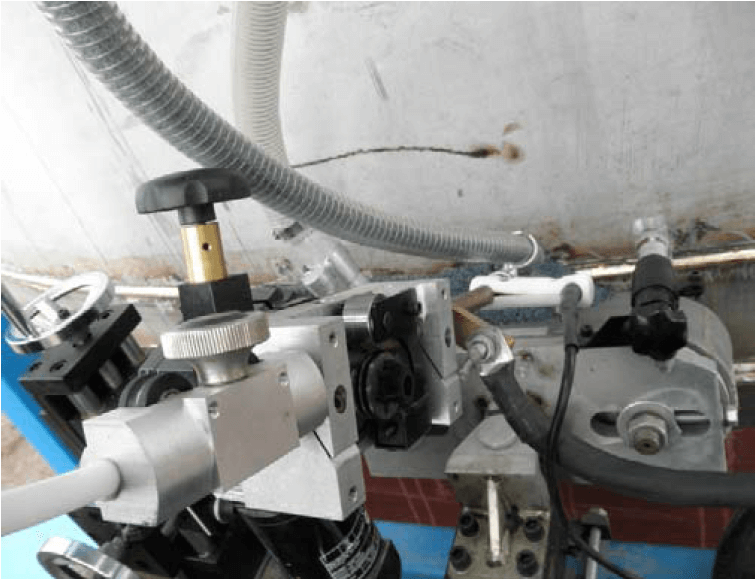

E. Система восстановления флюса

Емкость бункера для флюса: 80 кг и вращающаяся плотина для флюса

7

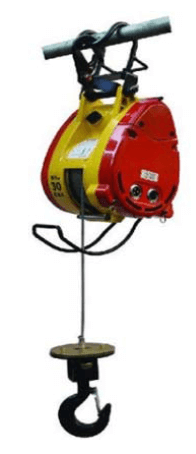

Лебедка для подъема флюса

  • Емкость: 160 кг

  • Максимальная высота подъема: 30 м

  • Скорость подъема: 15 м / мин

F. Кабельные сборки

  • Сварочный кабель: 120 мм2 × 60 м

  • Кабель управления: 10p × 2,5 мм2 × 60 м

  • Кабель питания: 3p × 4 мм2 × 60 м

  • Кабель заземления: 120 мм2 × 5 м

8

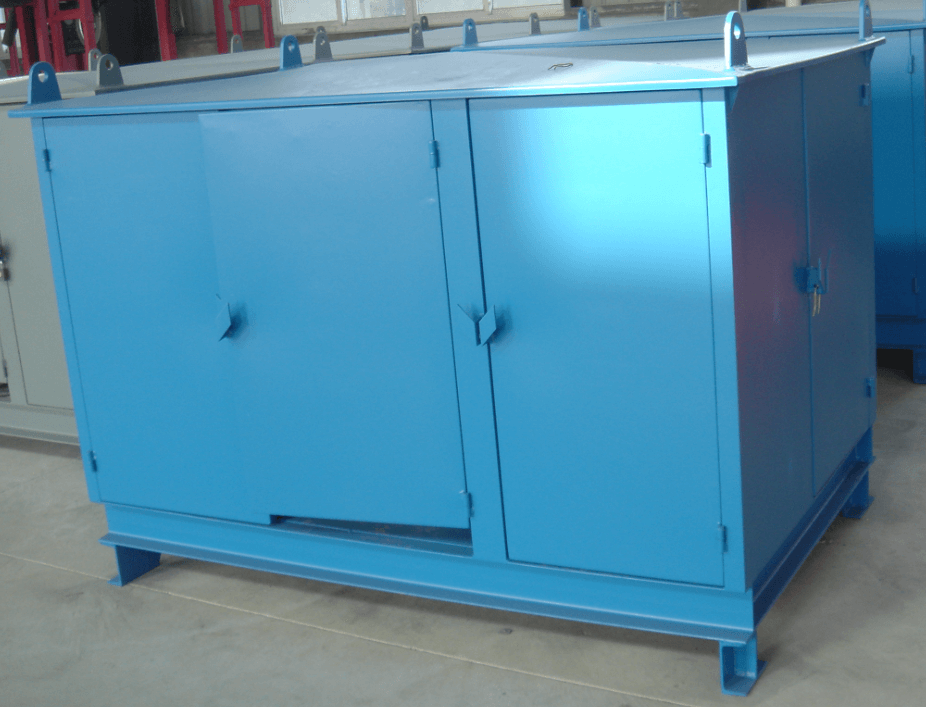

G. Электрический шкаф

9 11 (1)



Х.Гроув

10
