Основной состав и принцип работы

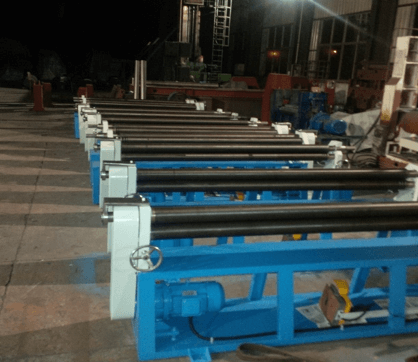

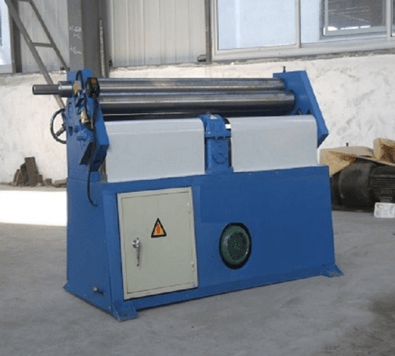

A. Эта машина представляет собой симметричную вальцовочную машину с опускающимся роликом, а затем опусканием вверх и вниз роликом с противоположным роликом для сгибания стального листа.
B. Эта машина состоит из двух частей: рабочая часть, сваренная вместе с шасси, и движущаяся часть. Рабочая часть состоит из левой и правой опор подшипника, одного верхнего ролика, двух нижних роликов (материал трех роликов - сталь 45 # и подвергается термообработке), подъемного винта и турбины, а также других вспомогательных деталей. Нижние ролики приводят в движение верхний ролик для перемещения, верхний ролик может перемещаться вверх и вниз по высоте. Приводная часть состоит из главного двигателя, главного редуктора скорости и других вспомогательных частей.
C. Нижние ролики приводились в движение главным двигателем через главный редуктор, выходной шпиндель главного редуктора приводился в движение двумя нижними роликами с помощью шестерен одной группы, направление вращения роликов регулировалось главным двигателем.
D. Верхний валок поднимается вспомогательным двигателем через червяк привода редуктора скорости тисков и механизм червячного колеса опоры подшипника правого / левого валков. Это позволяет подъемному столбу двигаться вверх и вниз.
E. Разгрузочное устройство предназначено для извлечения заготовки после придания формы барабанам. Перед разгрузкой верхние валки перемещаются в крайнее верхнее положение, балансировочное устройство на концах верхних валков ударяется о верхние валки, вытягивает шпиндель штифта, затем снимает заготовку.
Технические характеристики | Макс.талкивающая толщина спиральной плиты (мм) | Максимальная ширина бухты (мм) | Предел текучести листового металла (мм) | Скорость намотки (м / мин) | Мин. Полный диаметр загрузки спиральной плиты (мм) | Диаметр верхнего вала (мм) | Диаметр нижних валов (мм) | Центральное расстояние между нижними валами (мм) | Мощность двигателя (КВт) |
W11-2 * 1000 | 2 | 1000 | 245 | 6 | 250 | 120 | 120 | 120 | 2.2 |
W11-2 * 1200 | 2 | 1200 | 245 | 8.1 | 250 | 120 | 120 | 120 | 2.2 |
W11-2 * 1600 | 2 | 1600 | 245 | 8.1 | 250 | 130 | 130 | 130 | 2.2 |
W11-2 * 2000 | 2 | 2000 | 245 | 8.1 | 250 | 130 | 130 | 130 | 2.2 |
W11-4 * 1000 | 4 | 1000 | 245 | 5.4 | 300 | 140 | 140 | 140 | 3 |
W11-4 * 1200 | 4 | 1200 | 245 | 5.4 | 300 | 140 | 140 | 140 | 3 |
W11-4 * 2000 | 4 | 2000 | 245 | 5.4 | 350 | 150 | 150 | 150 | 3 |
W11-6 * 1000 | 6 | 1000 | 245 | 5.4 | 350 | 140 | 140 | 140 | 3 |
W11-6 * 1500 | 6 | 1500 | 245 | 5.4 | 400 | 150 | 150 | 150 | 4 |
W11-6 * 2000 | 6 | 2000 | 245 | 5.4 | 400 | 160 | 160 | 160 | 4 |
