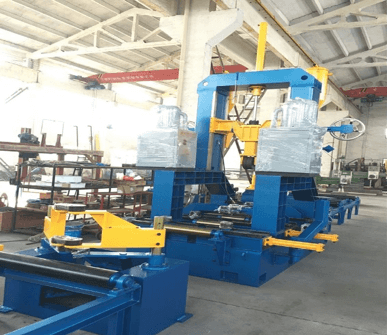

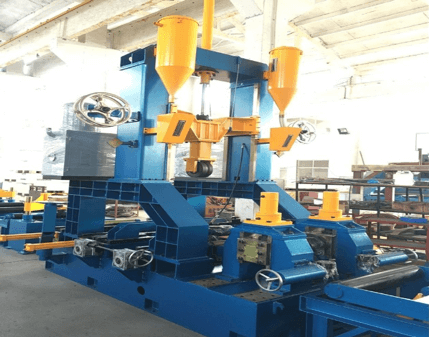

Основные конфигурации
1. сверхмощная конструкция с четырьмя направляющими на портале
2. с двумя комплектами китайских сварочных аппаратов MZ1000 SAW и блоком рециркуляции флюса
3. одновременное автоматическое выравнивание и центрирование полотна и фланца
4. автоматическая дуговая направляющая система
5.Гидравлическая правка фланца
6.Вставленный конвейер: конвейер 2,6 м * 3 секции (одна из них приводная)
7. выходной конвейер: 11,5 м (включая два подъемных конвейера)
Технические характеристики
Параметры / Модель | PHJ15 | |
Веб-размеры | Высота (мм) H | 200-1500 |
Толщина (мм) A | 6-30 | |
Размеры фланца | Ширина (мм) B | 200-800 |
Толщина (мм) T | 6-40 | |
Толщина правки (мм) | 6-35 | |
Длина заготовки (мм) | 4000-15000 | |
Высота сварного шва (мм) | 4-8 | |
Скорость подачи основной рамы (мм / мин) | 200-2000 (ПЧ) | |
Скорость сварки (мм / мин) | 200-1200 (VFD) | |
Мощность станка (кВт) | 18,1кВт (кроме сварщика SAW около 100кВА * 2) | |
Входной конвейер | Конвейер 2,6 м * 3 секции (одна из них приводная) | |
Выходной конвейер | 11,5 м (включая два подъемных конвейера) | |
Метод сварки | Плоский угловой шов | |
Метод выпрямления | Гидравлический тип | |
Сварочная техника | Сварка под флюсом одинарной дугой двойной / однопроволочной сваркой | |
Мощность сварки | Американский Lincoln DC-1000, NA-3 или китайский сварочный аппарат | |
Источник питания | 380 В 50 Гц 3P | |
