Нижние ролики приводились в движение главным двигателем через главный редуктор, выходной шпиндель главного редуктора приводился в движение двумя опускающимися роликами через шестерни одной группы, направление вращения роликов регулировалось главным двигателем.

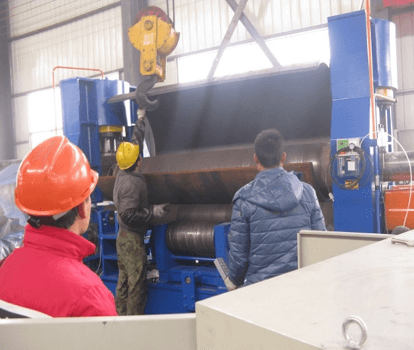

Основной состав и принцип работы
A. Эта машина представляет собой симметричную вальцовочную машину с опускающимся роликом, а затем опусканием вверх и вниз роликом с противоположным роликом для сгибания стального листа.
B. Эта машина состоит из двух частей: рабочая часть, сваренная вместе с шасси, и движущаяся часть. Рабочая часть состоит из левой и правой опор подшипника, одного верхнего ролика, двух нижних роликов (материал трех роликов - сталь 45 # и подвергается термообработке), подъемного винта и турбины, а также других вспомогательных деталей. Нижние ролики приводят в движение верхний ролик для перемещения, верхний ролик может перемещаться вверх и вниз по высоте. Приводная часть состоит из главного двигателя, главного редуктора скорости и других вспомогательных частей.
C. Нижние ролики приводились в движение главным двигателем через главный редуктор, выходной шпиндель главного редуктора приводился в движение двумя нижними роликами с помощью шестерен одной группы, направление вращения роликов регулировалось главным двигателем.
D. Верхний валок поднимается вспомогательным двигателем через червяк привода редуктора скорости тисков и механизм червячного колеса опоры подшипника правого / левого валков. Это позволяет подъемному столбу двигаться вверх и вниз.
E. Разгрузочное устройство предназначено для извлечения заготовки после придания формы барабанам. Перед разгрузкой верхние валки перемещаются в крайнее верхнее положение, балансировочное устройство на концах верхних валков ударяется о верхние валки, вытягивает шпиндель штифта, затем снимает заготовку.
Маленькая модель | Максимальная толщина прокатки (мм) | Максимальная толщина перед прокаткой (мм) | Ширина плиты (мм) | Диаметр верхнего ролика (мм) | Мощность главного двигателя (кВт) |
W11SNC-12 * 2000 | 12 | 10 | 2000 | 250 | 5.5 |
W11SNC-16 * 2000 | 16 | 12 | 2000 | 255 | 7.5 |
W11SNC-16 * 2500 | 16 | 12 | 2500 | 300 | 11 |
W11SNC-18 * 3000 | 18 | 14 | 3000 | 350 | 11 |
W11SNC-20 * 3000 | 20 | 16 | 3000 | 375 | 15 |
W11SNC-25 * 2500 | 25 | 20 | 2500 | 380 | 15 |
W11SNC-30 * 2500 | 30 | 25 | 2500 | 410 | 22 |
W11SNC-30 и 3000 | 30 | 25 | 3000 | 450 | 30 |
W11SNC-32 * 3000 | 32 | 28 | 3000 | 480 | 30 |
W11SNC-35 * 2500 | 35 | 30 | 2500 | 460 | 30 |
W11SNC-35 * 3000 | 35 | 30 | 3000 | 510 | 37 |
W11SNC-40 * 2500 | 40 | 35 | 2500 | 500 | 37 |
W11SNC-40 * 3000 | 40 | 35 | 3000 | 540 | 45 |
Средняя модель | Максимальная толщина прокатки (мм) | Максимальная толщина перед прокаткой (мм) | Ширина плиты (мм) | Диаметр верхнего ролика (мм) | Мощность главного двигателя (кВт) |
W11SNC-40 * 4000 | 40 | 32 | 4000 | 610 | 45 |
W11SNC-45 * 3000 | 45 | 40 | 3000 | 590 | 45 |
W11SNC-45 * 4000 | 45 | 40 | 4000 | 660 | 45 |
W11SNC-50 * 4000 | 50 | 45 | 4000 | 700 | 55 |
W11SNC-55 * 3000 | 55 | 45 | 3000 | 620 | 55 |
W11SNC-55 * 4000 | 55 | 50 | 4000 | 750 | 55 |
W11SNC-60 * 3000 | 60 | 50 | 3000 | 650 | 55 |
W11SNC-60 * 4000 | 60 | 55 | 4000 | 780 | 75 |
W11SNC-65 * 4000 | 65 | 60 | 4000 | 810 | 75 |
W11SNC-70 * 3000 | 70 | 60 | 3000 | 710 | 75 |
W11SNC-70 * 4000 | 70 | 65 | 4000 | 820 | 75 |
W11SNC-75 * 3000 | 75 | 65 | 3000 | 740 | 75 |
W11SNC-80 * 3000 | 80 | 70 | 3000 | 760 | 75 |
W11SNC-80 * 4000 | 80 | 75 | 4000 | 860 | 90 |
W11SNC-90 * 3000 | 90 | 80 | 3000 | 790 | 90 |
W11SNC-100 * 3000 | 100 | 90 | 3000 | 820 | 90 |
Большая модель | Максимальная толщина прокатки (мм) | Максимальная толщина перед прокаткой (мм) | Ширина плиты (мм) | Диаметр верхнего ролика (мм) | Мощность главного двигателя (кВт) |
W11SNC-110 * 4000 | 110 | 90 | 4000 | 940 | 90 |
W11SNC-120 * 3000 | 120 | 100 | 3000 | 860 | 90 |
W11SNC-120 * 4000 | 120 | 100 | 4000 | 990 | 110 |
W11SNC-130 * 3000 | 130 | 110 | 3000 | 960 | 2 * 75 |
W11SNC-160 * 3000 | 160 | 120 | 3000 | 1080 | 2 * 75 |
W11SNC-160 * 4000 | 160 | 130 | 4000 | 1260 | 2 * 90 |
